Inner Vision 500 – erittäin hyvä valonlähde
Oma sisävalomme Inner Vision 500 mm on erittäin hyvä valonlähde, joka on hyvin suojattu ja valaisee pimeässä erinomaisesti noin 1–2 neliömetrin alueen häikäisemättä. Yksi valaisin kuluttaa noin 1 ampeerin eli 12 wattia.
MITÄ SISÄVALAISTUKSEN VALINNASSA KANNATTAA OTTAA HUOMIOON?
Se riippuu täysin tarpeistasi. Jos pakettiautosi tavaratila on enintään kaksi metriä pitkä, yksi valaisin antaa riittävän valaistuksen, mutta optimaaliseen lopputulokseen kannattaa käyttää kahta valaisinta. Hyvän perustason valaistuksen saavuttamiseksi voit käyttää nyrkkisääntönä yhtä valaisinta jokaista kahta tavaratilan metriä kohden. Jos taas haluat todella hyvän valaistuksen, voit käyttää lähtökohtana yhtä valaisinta jokaista metriä kohden.
MITÄ SISÄVALAISTUKSEN SIJOITTELUSSA KANNATTAA OTTAA HUOMIOON?

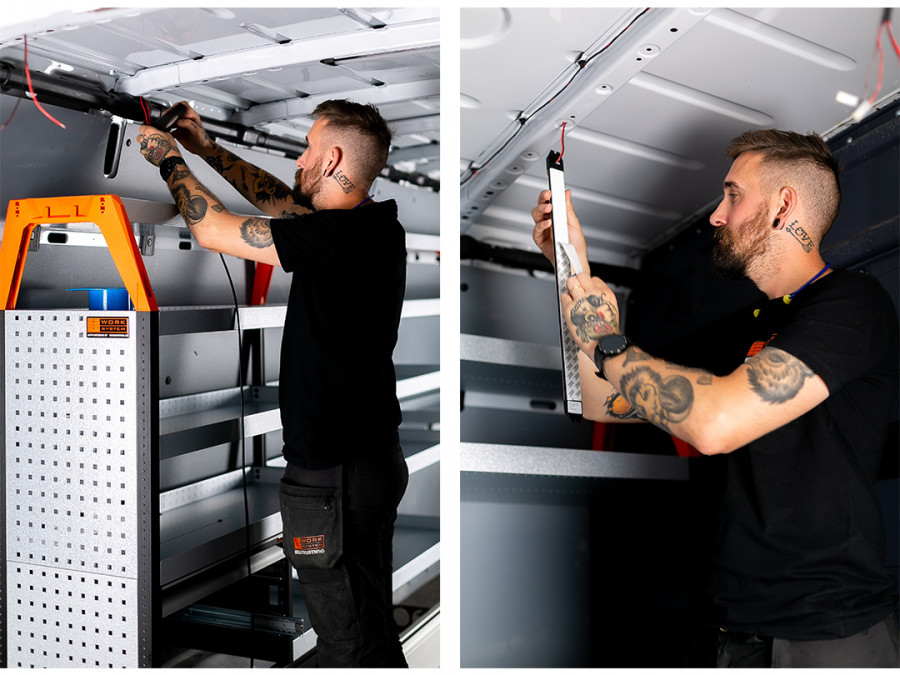

Myös valaisimien sijoittelu on tärkeää hyvän valaistuksen saavuttamiseksi. Ensinnäkään valo ei saa häikäistä, ja samalla on varmistettava, ettei valo peity tai jää varjoon. Katto on sopiva asennuspaikka häikäisyn välttämiseksi. Jos valaisimia on useita, suosittelemme sijoittamaan ne ovien lähelle. Tämä on erityisen tärkeää, jos ajoneuvoon on asennettu korotettu lattiajärjestelmä, jotta valo ulottuu myös ulos vedettyihin laatikoihin. Samalla saat hieman valoa myös ajoneuvon ulkopuolelle. Jos ajoneuvossa on useita sivuovia, suosittelemme sijoittamaan yhden valaisimen jokaisen oven kohdalle, sillä hyllyjärjestelmät muodostavat usein varjoja, jos ne ulottuvat oviaukon ohi. Jos haluat valaista laatikoita, valaisin kannattaa sijoittaa laatikoston yläpuolelle, jotta valo ulottuu laatikoihin. Jos lisävalaistusta tarvitaan, valaisin voidaan asentaa myös hyllytason alapuolelle valaisemaan alempana olevaa hyllyä.
MITEN VALAISTUS KANNATTAA KYTKEÄ PÄÄLLE?
Valaistuksen voi kytkeä päälle eri tavoilla tarpeen mukaan. Yleisin ratkaisu on, että valot syttyvät ovien avautuessa. Tämä tarkoittaa, että valaisimemme liitetään ajoneuvon alkuperäiseen sisävalaistukseen. Näin voidaan kytkeä enintään 2 valaisinta. Jos valaisimia on enemmän, releohjaus voi olla tarpeen, jotta ajoneuvon alkuperäisen sisävalaistuksen sulake ei ylikuormitu. Ota meihin yhteyttä, niin kerromme, tarvitaanko tätä juuri sinun ajoneuvossasi. Oviin kytketyn valaistuksen haittapuolena on, ettet voi itse hallita sitä, milloin valot sammuvat, jos ovet ovat pitkään auki, sillä tätä ohjaa kokonaan ajoneuvon alkuperäinen järjestelmä. Monissa tapauksissa valot sammuvat 5–10 minuutin kuluttua ovien avaamisesta. Luonnollisesti valot sammuvat myös silloin, kun ovet suljetaan.
LIIKETUNNISTIN
Voit asentaa myös liiketunnistimen, joka havaitsee liikkeen oven avaamisen jälkeen. Se pitää sisävalaistuksen päällä 2 minuutin ajan viimeisimmästä havaitusta liikkeestä. Kun olet ajoneuvon sisällä ja liikut, valaistus pysyy siis päällä. Kun poistut ajoneuvon luota, sisävalaistus sammuu 2 minuutin kuluttua. Tunnistimeen voidaan myös kytkeä sytytysvirran signaali, jolloin tavaratilan sisävalaistus voidaan poistaa käytöstä ajon aikana. Näin valot eivät syty ja häiritse kuljettajaa, jos jokin liikkuu ajoneuvossa kuljetuksen aikana (HUOM! Tämä toiminto on käytettävissä vain edistyneemmässä liiketunnistimessamme). Liiketunnistin voi syöttää virtaa enintään 6 Inner Vision 500 mm -sisävalolle. Jos haluat liittää useampia valaisimia, tarvitaan lisäksi rele.
PORRASVALOAJASTIN
PORRASVALOAJASTIN
Toinen vaihtoehto on asentaa porrasvaloajastin. Tällöin valaistus aktivoidaan painikkeella (kytkimellä), ja valaistus pysyy päällä, kunnes sammutat sen uudelleen tai ajastintoiminto sammuttaa sen automaattisesti. Ajastin voidaan ohjelmoida sammuttamaan valaistus automaattisesti 5 minuutin ja 3 tunnin välisen ajan kuluttua. Yksi tämän ratkaisun eduista on se, että järjestelmään voidaan asentaa useita painikkeita, esimerkiksi yksi jokaisen oviaukon kohdalle, ja ne toimivat toisistaan riippumatta niin sanotun porraskytkennän avulla. Järjestelmä voi syöttää virtaa enintään 5 Inner Vision 500 mm -sisävalolle. Jos haluat liittää useampia valaisimia, tarvitaan lisäksi rele.
CONTROL SYSTEM 2.8
Control System 2.8 voi ohjata kaikkea työvaloista varoitusvaloihin. Jos työskentelet ajoneuvossa pitkiä aikoja, suosittelemme käyttämään valaistuksen ohjaukseen Control System -järjestelmäämme. Siinä on myös sisäänrakennettu akkuvahti ja säädettävä ajastin. Voit määrittää valaistuksen pysymään päällä 10 minuutista aina rajoittamattomaan aikaan asti. Jos akun jännite laskee liian alhaiseksi, Control System sammuttaa valaistuksen automaattisesti. Ajoneuvon ovien signaaleja voidaan myös hyödyntää alkuperäisen sisävalaistuksen kautta ja/tai valaistus voidaan kytkeä päälle ja pois lisävarusteena saatavalla kaukosäätimellä/näppäimistöllä. Control System tarjoaa monia mahdollisuuksia, joten on tärkeää sopia etukäteen, mikä toiminto tai mitkä toiminnot järjestelmään määritetään. Laite voi ohjata myös muita toimintoja, kuten työvaloja, varoitusvaloja ja vastaavia varusteita. Käytettävissä on yhteensä viisi painikeohjattua toimintoa, sisävalaistuksen ohjaus sekä yksi ylimääräinen 12 V:n lähtö, joita kaikkia akkuvahti valvoo.
PAINIKE (KYTKIN)
Valaistus voidaan liittää myös päälle/pois-kytkimeen. Tämän vaihtoehdon haittapuolena on riski siitä, että valot unohtuvat päälle ja ajoneuvon akku tyhjenee. Tästä syystä emme suosittele tätä ratkaisua, mutta voimme toteuttaa tällaisen asennuksen pyynnöstä. Jos valaisimet kytketään suoraan akkuun, muista tarvittava kaapeli sekä se, että akun yhteyteen on asennettava sulake. Tällä ratkaisulla voidaan syöttää virtaa enintään 12 Inner Vision 500 mm -valaisimelle.
ESIMERKKEJÄ KOKOONPANOISTA
3 VALAISINTA PORRASVALOAJASTIMELLA OHJATTUNA
Jos haluat 3 Inner Vision 500 mm -valaisinta, joita ohjataan porrasvaloajastimella siten, että 1 painike on takaoven sisäpuolella, 1 painike sivuoven sisäpuolella ja 1 painike vasemman sivuoven kohdalla (eli ajoneuvossa on sivuovet molemmilla puolilla), valitse seuraavat tuotteet:
3 kpl – Sisävalo Inner Vision 500 mm (921-L50-B1-H1-A3)
1 kpl – Porrasvaloajastin (kaapelit ja sulake sisältyvät sarjaan) (921-85050)
1 kpl – Sisävalaistuksen painike, palautuva (921-KN-INÅF)
5 kpl – Litteä musta kaapeli 2x1,5 1M (FBR-KB-FL-2X1.5)
4 VALAISINTA KYTKETTYNÄ ALKUPERÄISEEN VALAISTUKSEEN
Jos haluat 4 Inner Vision 500 mm -valaisinta kytkettynä ajoneuvon alkuperäiseen valaistukseen siten, että niitä ohjataan ovien avaamisella, suosittelemme kytkemään ne releen kautta suoraan ajoneuvon akkuun. Tarvitset seuraavat tuotteet:
4 kpl – Sisävalo Inner Vision 500 mm (921-L50-B1-H1-A1)
1 kpl – Rele 30A diodilla (930-Relä-30A)
1 kpl – MIDI-sulakepidike asennuslevyllä, kannella & ruuvilla (FBR-SK-SKH-MID)
6 kpl – Litteä musta kaapeli 2x1,5 1M (FBR-KB-FL-2X1.5)
Asennukseen tarvitaan kaapeli ja sulakepidike. Jos niitä ei lisätä, arvioitu asennusaika ja hinta eivät ole oikein.
4 VALAISINTA KYTKETTYNÄ LIIKETUNNISTIMEEN
Jos haluat 4 Inner Vision 500 mm -valaisinta, joita ohjataan edistyneemmällä liiketunnistimellamme siten, että tunnistin voidaan poistaa käytöstä ajon aikana ja estää valaistuksen syttyminen, jos tavaratilassa jokin liikkuu, tarvitset seuraavat tuotteet:
4 kpl – Inner Vision 500 mm (921-L50-B1-H1-A1)
1 kpl – Liiketunnistin IR 1224-7 (921-61300)
6 kpl – Keltainen kaapeli 1x0,75 1M (FBR-KB-GU-1X075)
6 kpl – Litteä musta kaapeli 2x1,5 1M (FBR-KB-FL-2X1.5)
Asennukseen tarvitaan kaapeli ja sulakepidike. Jos niitä ei lisätä, arvioitu asennusaika ja hinta eivät ole oikein.
